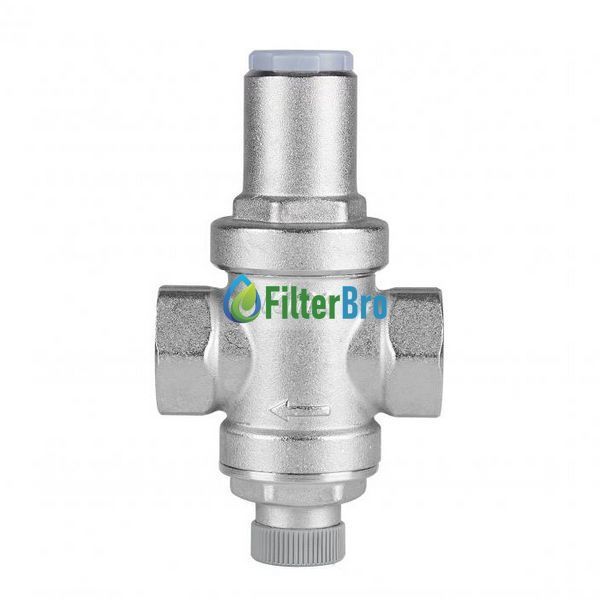

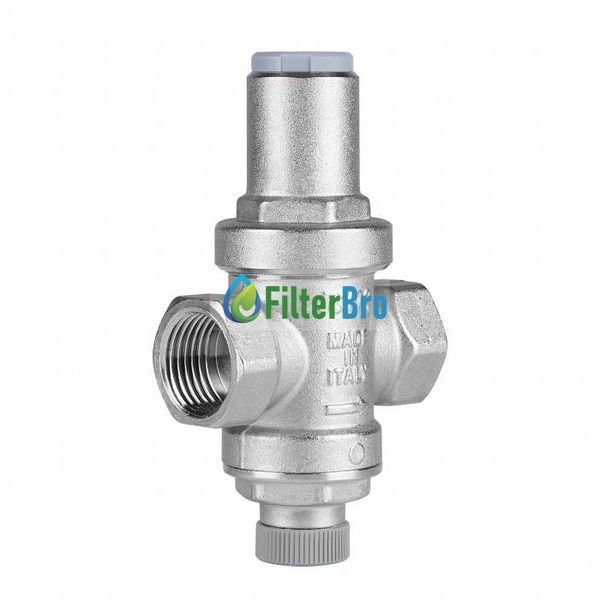

Редуктор тиску води MIGNON Конструкція редуктора тиску – поршнева. Приєднання: внутрішнє різьблення. Максимальний тиск на вході 16 бар, тиск на виході регулюється від 1 до 4 бар. Фабричні налаштування тиску на виході 3 бар, максимальна робоча температура 90°C.
Налаштувати потрібний тиск на редукторі можна за допомогою викрутки. Якщо крутити за годинниковою стрілкою – тиск збільшується, проти годинникової стрілки – зменшується. Побачити налаштований тиск можна за допомогою манометра. Заводське налаштування редуктор ‐ 3 бар.
Монтаж редуктора ICMA Mignon може проводитись у будь-якому положенні, крім перевернутого (пружина налаштування тиску не повинна бути встановлена нижче щодо редуктора). Перед монтажем необхідно відкрити всі крани для промивання системи та видалити зайве повітря із труб.
Для правильного монтажу редуктора тиску необхідно вибрати відрізок труби довжиною 10 номінальним діаметрів на вході редуктора і 5 діаметрам на виході. Відрізок повинен бути прямим без вигинів і однакового діаметра, щоб уникнути утворення турбулентності, яка ускладнить регулювання та точність робіт.

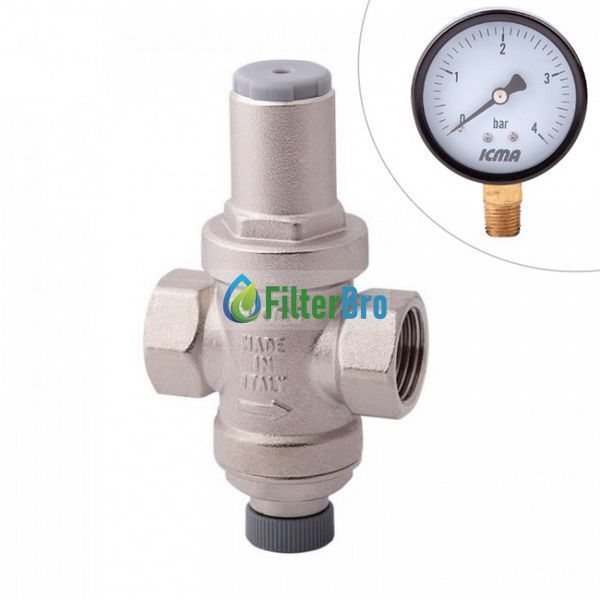

До цієї моделі можна підключити манометр.
Технічні характеристики:
- Підключення: 3/4"
- Підключення манометра: 1/4" (внутрішнє різьблення)
- Шкала налаштування тиску на виході: 1-4 бар
- Заводське налаштування: 3 бар
- Максимальний тиск на вході: 16 атм
- Максимальна робоча температура: 90 ° С
- Матеріал корпусу: нікельована латунь
- Матеріал внутрішніх компонентів: латунь
- Матеріал пружини: нержавіюча сталь
- Розмір (ВхШхГ): 104х58х35 мм
- Вага: 360 г
- Виробник: ICMA (Італія)
