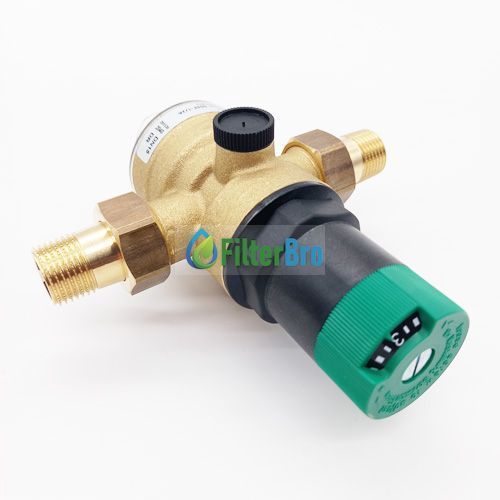

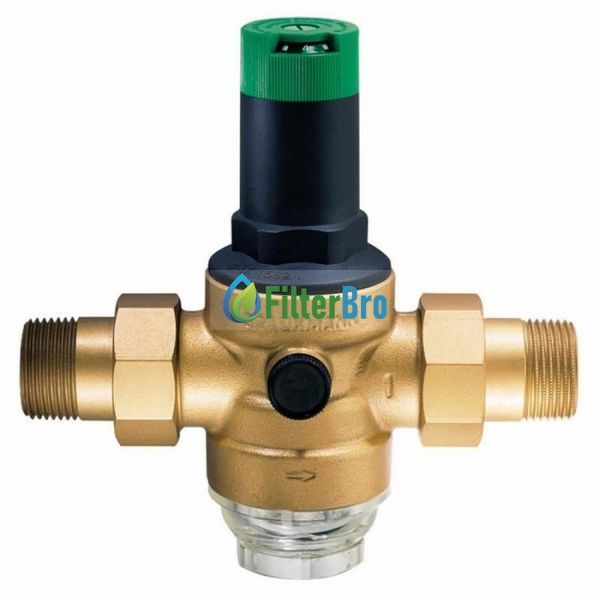

Складається регулятор тиску Honeywell D06F з латунного корпусу, вкладиша, що складається з сідла та діафрагми, фільтра з комірками 0,16 мм, пружини, що регулює, а також пружинного циліндра з ручкою для налаштування і шкалою.

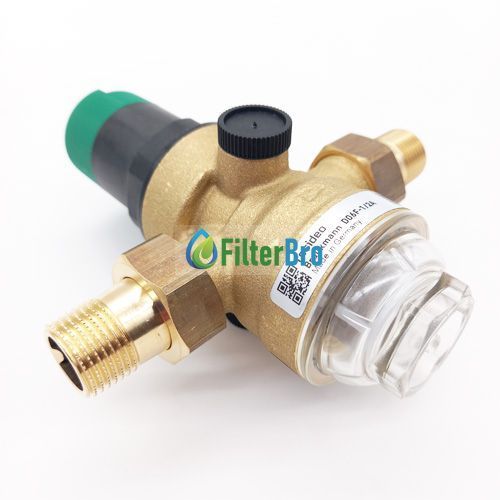

Фільтр тонкої очистки, розташований унизу клапана, може бути закритий міцним прозорим пластиком (для холодної води) або червоною бронзою (для гарячої води). Вбудований фільтр механічного очищення для D06F виконаний з нержавіючої сталі, корпус - з латуні, а вкладиш і саму склянку і ручку для регулювання - з полімеру.
Технічні дані
Клапан D06F для зниження тиску має низький рівень шуму. Зручність регулювання вихідного тиску у тому, що його рівень вказано вже регуляторі. Як і в попередніх моделях редукторів, пружина не контактує з водою. Є вбудований фільтр тонкого очищення. Дану модель редукційного клапана можна легко перетворити на комбінований фільтр тонкого очищення води зі зворотним промиванням, підключивши лише з низу фільтр FN09S. Також для D06F додатково можна змонтувати зворотний впускний клапан. Подібно як і в інших моделях редукторів Honeywell, D06F перепади і скачі вхідного тиску не відчуваються на виході.
- Призначення клапана: Вода, стиснене повітря, азот, не регресивні рідини
- Вхідний тиск: до 25 бар
- Вих. тиск: від 1,5 до 6 бар
- Температура: до 40 оС (прозора чаша), до 70 оС (латунна чаша)

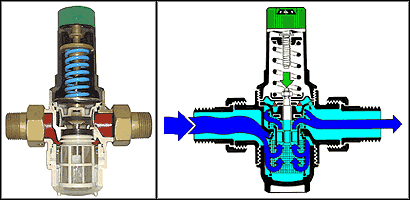

Регулятор тиску води Honeywell D06F працює таким чином, що регулювальна пружина та діафрагма протидіють один одному. Коли тиск на виході досягає максимально допустимого рівня, діафрагма тисне на пружину з великим зусиллям і клапан закривається і навпаки. У редукційному клапані D06F на дію діафрагми впливає лише вихідний тиск води. Тиск на виході залишається постійним і залежить від положення ручки, відповідаючи показанням на цифровій шкалі.
- D06F A (для холодної води)
- D06F B (для гарячої води)
ВСТАНОВЛЕННЯ
Правильний монтаж клапана потрібно виконувати, маючи клапан чашею вниз. На трубі необхідно встановити запірну арматуру для обслуговування регулятора. Також необхідна доступність, щоб бачити показання манометра та стан чаші фільтра, який за потреби потрібно буде очищати. Якщо у трубопроводі є обладнання, чутливе до засмічення, додатково необхідно встановити фільтр тонкої очищення перед цим клапаном.
Рекомендується установка клапана Honeywell D06F, якщо:
- статичний тиск у системі вище за допустимий;
- потрібно захиститись від шуму води в будинках (наприклад, якщо тиск у споживачів на виході більше 5 бар);
- потрібно встановити безліч зон тиску (клапан на кожному поверсі);
- потрібно усунути перепади вхідного тиску;
- важливо мати постійний певний рівень тиску.
Принцип дії:
