Промивний фільтр тонкого механічного очищення для холодної води SD Forte 1/2" з вмонтованим редуктором зниження тиску води. Малогабаритний розмір фільтра надає можливість його встановлення в невеликих приміщеннях. 100 мкм та одночасно регулює робочий тиск на виході з фільтра. Усунення осаду, що накопичується на дні колби та в сітці фільтра, відбувається при включенні режиму проточного промивання. Користувач може вимкнути цей режим, повертаючи ручку кульового клапана. Потік води усуває сміття у спеціально призначений резервуар, або у каналізацію (у такому разі необхідне врізання).
Фільтр складається з наступних компонентів:
- корпуси із зовнішнім різьбленням та різьбовими отворами для манометра з двох сторін;
- пружинної склянки з регулювальною ручкою;
- вкладиша клапана з діафрагмою та сідлом клапана;
- різьбових штуцерів;
- сітчастого фільтра тонкого очищення;
- колби;
- шарового клапана.
Технічні характеристики:
- Розмір підключення: 1/2″
- Рейтинг фільтрації: 100 мкм
- Робоче положення: встановлюється у горизонтальному трубопроводі чашею вниз
- Бронзова чаша
- Робоча температура: до 30 °С
- Робоче середовище: вода
- Тиск на вході: до 16,0 бар
- Тиск на виході: від 1,5 до 6,0 бар
особливості:
- Простий монтаж
- Компактні розміри
- Подача відфільтрованої води здійснюється безперервно, навіть у процесі промивання
- Міцна чаша з удароміцних матеріалів
- Просте обслуговування та заміна сітчастого фільтруючого елемента
- Корпус із внутрішнім та зовнішнім різьбленням
Матеріали:
- корпус із штампованої латуні, стійкої до вимивання цинку
- штуцери із зовнішнім різьбленням з латуні
- фільтруючий сітчастий елемент тонкого очищення з нержавіючої сталі
- чаша фільтра з прозорого ударостійкого синтетичного матеріалу (для холодної води) або штампованої латуні, стійкої до вимивання цинку (для гарячої води)
Принцип дії: Комбінований фільтр поєднує в собі клапан зниження тиску та промивний фільтр тонкого очищення. У процесі нормальної роботи вода проходить через комірки фільтра на вихід. Для промивання фільтра від частин бруду необхідно відкрити шаровий кран. У процесі промивання подача фільтрованої води не припиняється. Вбудований регулятор тиску води D06F працює за принципом вирівнювання зусиль. Це означає, що сила діафрагми діє назустріч силі пружності пружини. Вхідний тиск впливає на відкриття або закриття клапана, тому коливання вхідного тиску не впливають на вихідний тиск.

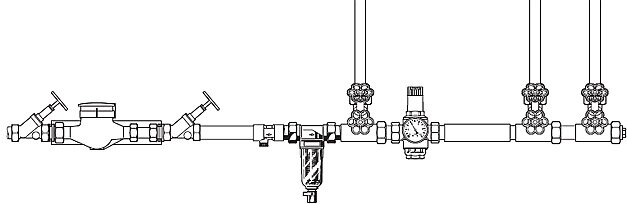

Інструкція монтажу:
- Можна монтувати як на металеві, так і пластикові труби.
- Пристрій встановлюється на горизонтальній ділянці трубопроводу чашею вниз. Це положення забезпечує максимальну ефективність фільтрації.
- Встановлюється за водолічильником після запірних клапанів. Це дозволить обслуговувати пристрій без демонтажу із трубопроводу.
- Забезпечте вільний доступ до фільтра для можливості відстеження ступеня забруднення через прозору чашу та проведення технічного обслуговування.
- Рекомендується після комбінованого фільтра залишати прямолінійну стабілізуючу ділянку трубопроводу завдовжки не менше п'ятикратного номіналу приєднувального розміру.
