Фільтр механічний Honeywell FF06-1/2AAM для гарячої води

Honeywell FF06-1/2" AAM (серії Mini Plus) з прямоточним промиванням призначений для попереднього очищення гарячої води. Фільтри серії FF06 використовуються для чищення холодної води від механічних домішок розміром до 100 мкм. Основне призначення фільтра - захист сантехніки, побутової техніки підключеної до водопроводу від сторонніх тіл, піщинок, іржі, пеньки і т. д. Фільтр має компактні розміри, спроектований для монтажу в обмежених місцях.Встановлюється в горизонтальному трубопроводі чашею вниз. з нержавіючої сталі і, при необхідності, замінюється на іншу, без демонтажу фільтра Домішки, що накопичилися на дні чаші фільтра і на сітці, просто змиваються водою при відкритті клапана.

Принцип дії:

У режимі фільтрації вода проходить через сітчастий фільтруючий елемент у напрямку зовні всередину та в очищеному вигляді надходить на вихід фільтра. Для увімкнення режиму промивання потрібно відкрити кульовий клапан. При цьому потік води під повним вхідним тиском змиває з поверхні сітки частинки, що застрягли, і, захоплюючи сміття на дні колби, видаляється за межі фільтра. У процесі промивання можливе подання очищеної води до споживача з дещо зниженим тиском, але це дещо знижує ефективність очищення. Режим промивання вимикається простим поворотом ручки кульового клапана

Технічні характеристики:

• Тип: комбінований компактний фільтр механічної очистки для холодної води.
• Розмір підключення: 1/2″
• Рейтинг фільтрації: 100 мкм
• Робоче положення: встановлюється у горизонтальному трубопроводі чашею вниз
• Прозора чаша
• Робоча температура: до 70 °С
• Робоче середовище: вода
• Тиск на вході: до 16,0 бар
• Тиск на виході: від 1,5 до 6,0 бар

особливості:

• Простий монтаж
• Компактні розміри
• Подача відфільтрованої води здійснюється безперервно, навіть у процесі промивання
• Міцна чаша з удароміцних матеріалів
• Просте обслуговування та заміна сітчастого фільтруючого елемента
• Корпус із внутрішнім та зовнішнім різьбленням
• Надійна та перевірена конструкція від німецької компанії Honeywell
• Вироби відповідають вимогам DIN/DVGV

Інструкція монтажу:

Можна монтувати як на металеві, так і пластикові труби.

Пристрій встановлюється на горизонтальній ділянці трубопроводу чашею вниз. Це положення забезпечує максимальну ефективність фільтрації.

Встановлюється за водолічильником після запірних клапанів. Це дозволить обслуговувати пристрій без демонтажу із трубопроводу.

Забезпечте вільний доступ до фільтра для можливості відстеження ступеня забруднення через прозору чашу та проведення технічного обслуговування.

Рекомендується після комбінованого фільтра залишати прямолінійну стабілізуючу ділянку трубопроводу завдовжки не менше п'ятикратного номіналу приєднувального розміру.

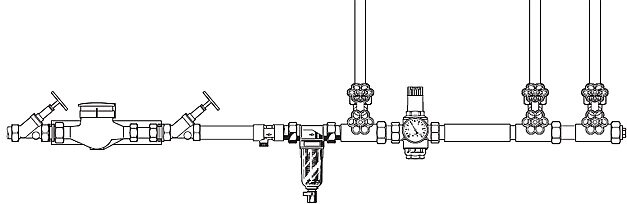

Приклад монтажу:
