Фільтри тонкого очищення води серії F76S із зворотним промиванням, створені на базі запатентованого вузла HABEDO®, забезпечують безперервну подачу відфільтрованої води, перешкоджаючи проникненню в магістральні сторонніх тіл, зокрема частинок іржі, піщинок тощо. Ці частини накопичуються на ситці фільтра та дні чаші, і можуть бути легко видалені при включеному режимі зворотного промивання. У процесі промивання потік води проходить через додаткову ділянку сітки, очищається, прискорюється в турбіні, що обертається, промиває основну ділянку сітки середини і, захоплюючи зміття на дні колби, видаляється або в підставлену ємність, або в каналізацію (потрібна врізка). Під час увімкненого режиму зворотного промивання чиста вода продовжує надходити споживачам. Режим промивання вимикається простим поворотом ручки кульового клапана.
Конструкція фільтрів забезпечує автоматичне включення режиму зворотного промивання шляхом встановлення відповідних приводів автоматичного промивання. Запуск приводів можливий як відповідно до встановленого часового інтервалу, так і по перепаду тиску води у фільтрі або іншому зовнішньому сигналі управління.
Усі фільтри, сумісні із серією F76, випускаються у двох варіантах – для холодної води (прозора ударостійка чаша) та для гарячої води (непрозора латунна чаша). Фільтр ситчастий для гарячої води має в маркуванні залишку літеру "М".
Характеристики фільтрів:
- Усі фільтри комплектуються сіткою з розміром осередків 100мкм
- Сітки з іншими розмірами осередків взаємозамінні
- Вироби відповідають вимогам діючих норм DIN/DVGW
- Технічне обслуговування без демонтажу із трубопроводу
- Легка заміна чаші та фільтру вашого елемента
- Монтажне положення – встановлюється чашею вниз
- Робоче середовище – вода
| Тип фільтрації: | Механічна очистка |
| визначення: | Для гарячої води |
| Тип завантаження: | Сітка 100 мкм |
| Тип корпусу: | Сітчасті |
| Від чого очищає: | Механічні забруднення |
| Кількість етапів очищення: | 1 |
| Габарити (ш/в/г) мм: | 449х170 |
| Вага, кг: | 2.9 |
| Діаметр підключення, ": | 3/4 |
| Продуктивність, м3/година: | 7,9 |
| Робоча температура, оС: | до 40 |
| Тиск на вході max, атм. | 16 |
| Тиск на виході, атм. | 1,5 - 6 |
| Тип з'єднання: | Зовнішні різьбові |
| Наявність редуктора: | Ні |

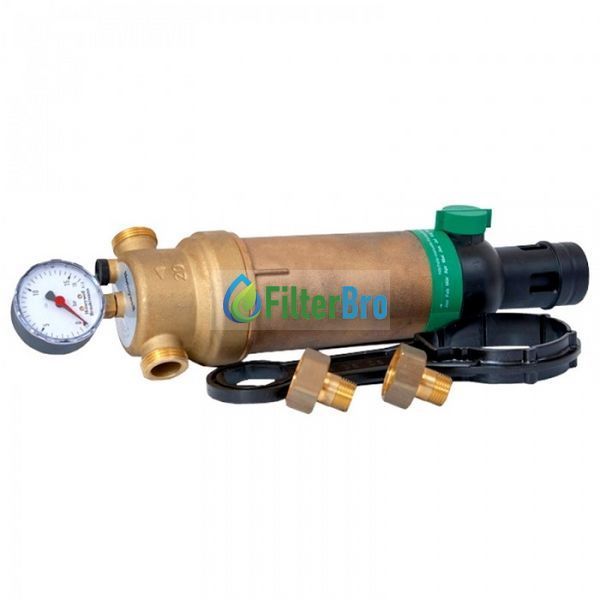

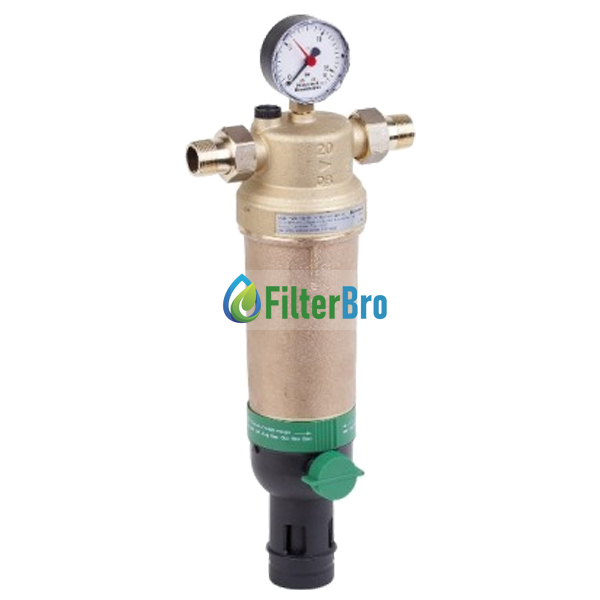

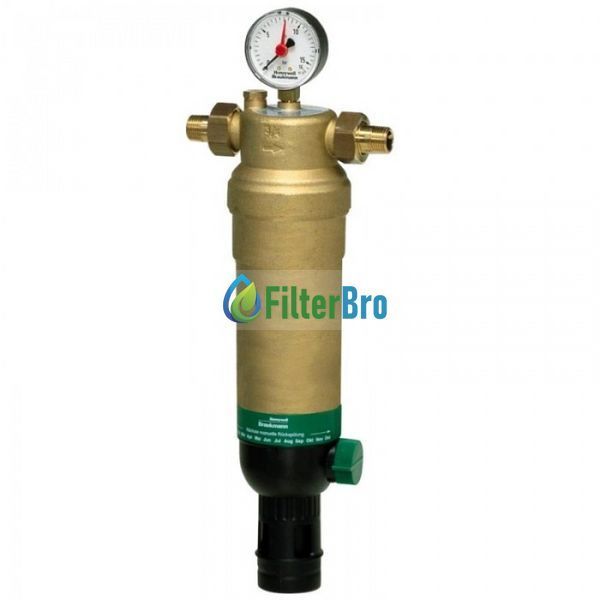

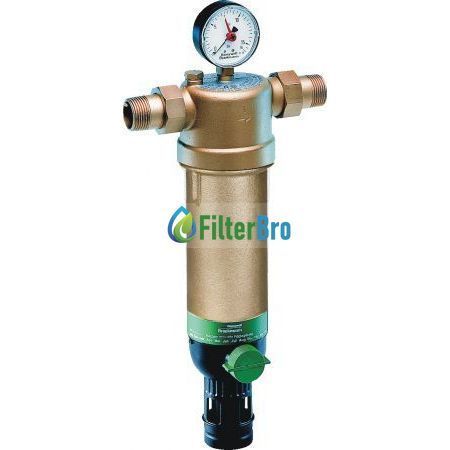

Конструкція фільтра:
- корпуси з манометром
- різьбових штуцерів
- сітчастого фільтра тонкого очищення
- чаші фільтра
- кульового клапана з дренажним штуцером
- накидного ключа для чаші фільтра
- Матеріали фільтра:
- корпус із латуні
- штуцери із зовнішнім різьбленням з латуні
- фільтруючий ситчастий елемент тонкого очищення з нержавіючої сталі
- чаша фільтра з прозорого ударостійкого синтетичного матеріалу або з червоної бронзи
- ущільнення з NBR
Сітчастий вкладиш фільтра складається з основної нижньої та додаткової верхньої секції. У режимі фільтрації мінімальна верхня секція закрита, і вода проходить через основну секцію в напрямку зовні всередину. При відкритті кульового клапана вмикається режим зворотного промивання, весь сітчастий вкладиш опускається вниз. У такому положенні припиняється надходження води до основної секції фільтра, і вона починає проходити через малу верхню секцію, де після очищення потік поділяється на два напрямки: один – до споживачів води, другий – для очищення. Цей другий потік розкручує турбіну і пройшовши крізь неї з прискоренням, промиває нижню секцію сітчастого фільтра в напрямку зсередини назовні. Таким чином, основна секція фільтра під повним тиском впуску повністю очищається по всій площі поверхні. Після закриття шарового клапана фільтр автоматично повертається в режим фільтрації.
