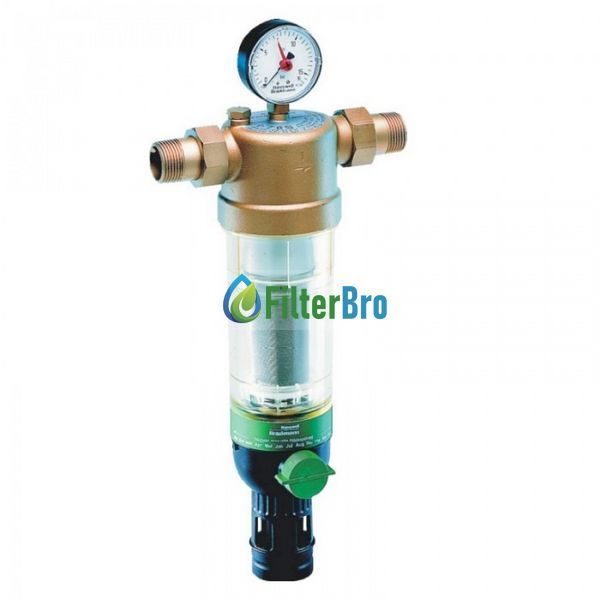

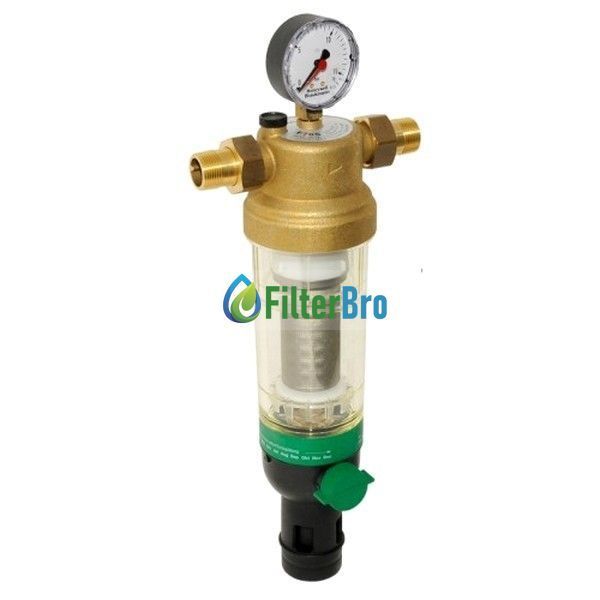

Фільтри тонкої очистки води серії F76S із зворотною промивкою, створені на базі запатентованого вузла HABEDO®, забезпечують непереривну подачу відфільтрованої води, що перешкоджає проникненню в магістралі інородних тіл, зокрема, частинок ржавчини, піщинок і т.п. Ці частинки скапливаються на сетці фільтра і дне чаші, і можуть бути легко видалені при включенні режиму зворотної промивки. У процесі промивки потік води проходить через додатковий участок сетки, очищається, ускорюється у крутящуюся турбіну, промиває основний участок сетки зсередини і, захоплюючи мусор на дні колби, видаляється або в підставлену ємність, або в каналізацію (требується врізка). Під час вимкненого режиму зворотної промивки чиста вода продовжує діяти користувачам. Режим промивки виключається простим поворотом ручки шарового клапана.
Конструкція фільтрів передбачає автоматизацію включення режиму зворотної промивки шляхом встановлення відповідних приводів автоматичної промивки. Запуск приводів можливий відповідно до заздалегідь встановленого тимчасового інтервалу, так і при перепаді тиску води у фільтрі або іншому зовнішньому сигналі керування.
Всі фільтри, сумісні з серією F76, випускаються в двох варіантах – для холодної води (прозора ударопрочна чаша) і для гарячої води (непрозора латунная чаша). Фільтр набір для гарячої води має в маркуванні останню букву "М".
Характеристики фільтрів:
- Всі фільтри комплектуються сеткою з розміром ячеек 100мкм
- Сетки с различными размерами ячеек взаимозаменяемые
- Вироби відповідають вимогам чинних норм DIN/DVGW
- Технічне обслуговування проводиться без демонтажу з трубопроводу
- Легкая замена чаши и фильтрующего элемента
- Монтажне положення – встановлюється чаша вниз
- Рабочая среда – вода
| Тип фільтрації: | Механическая очистка |
| Назначення: | Для холодної води |
| Тип завантаження: | Сетка 100 мкм |
| Тип корпусу: | Сетчатые |
| Від чого очищає: | Механические загрязнения |
| Кол-во етапів очищення: | 1 |
| Габарити (ш/в/г) мм: | 449х170 |
| Вага, кг: | 2.9 |
| Діаметр підключення, ": | 3/4 |
| Продуктивність, м3/год: | 7,9 |
| Робоча температура, оС: | до 40 |
| Давлення на вході max, атм.: | 16 |
| Давлення на вихід, атм.: | 1,5 - 6 |
| Тип сполук: | Наружные резьбовые |
| Наличие редуктора: | немає |

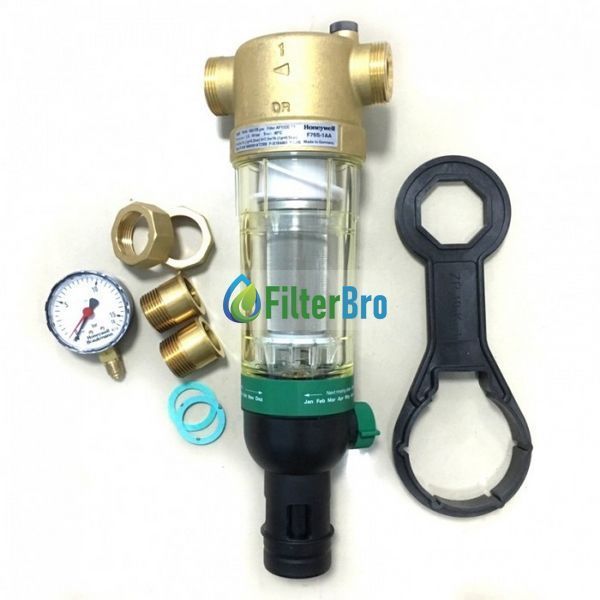

Конструкція фільтра:
- корпуса з манометром
- резьбовых штуцеров
- сетчатого фільтра тонкою очистки
- чаші фільтра
- шарового клапана з дренажним штуцером
- накидного ключа для чаші фільтра
- Матеріали фільтра:
- корпус із латуні
- штуцеры с наружной резьбой из латуни
- фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
- чаша фільтра з ударопрочного прозорого синтетичного матеріалу або з червоної бронзи
- ущільнення з NBR
Сетчатий вкладиш фільтра складається з основної та додаткової верхньої секцій. У режимі фільтрації мала верхня секція закрита, і вода проходить через основну секцію в напрямку снаружи всередину. При відкриванні шарового клапана включається режим зворотної промивки, при цьому весь сетчатий вкладиш опускається вниз. У такому положенні припиняється потік води до основної секції фільтра, і вона починає проходити через малу верхню секцію, де після очищення потік розділяється на два напрямки: один – до споживачів води, другий – для проведення очищення. Цей другий потік розкручує турбіну і, пройшовши сквозь нее з прискоренням, промиває нижню секцію сетчатого фільтра в напрямку зсередини наружу. Таким чином, основна секція фільтра під повним впускним тиском повністю очищається по всій площі поверхні. Після закриття шарового клапана фільтр автоматично повертається в режим фільтрації.
Приклад монтажу:
