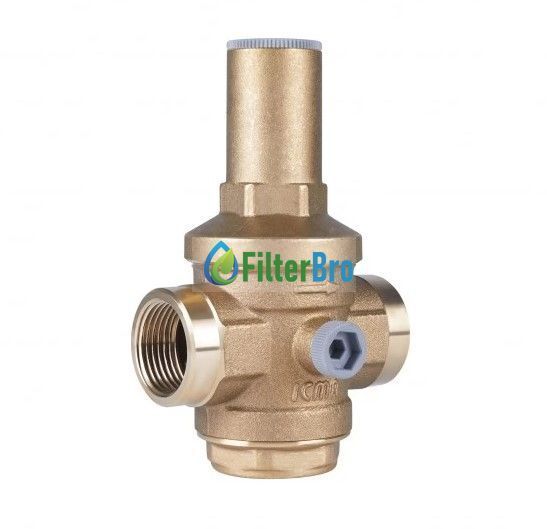

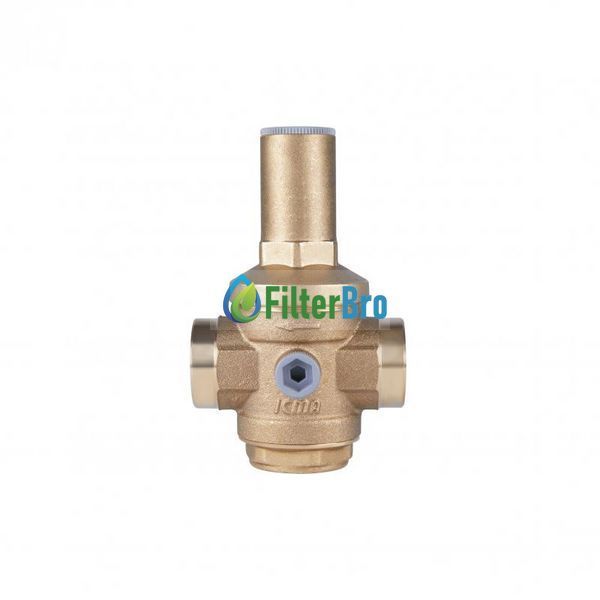

Редуктор захищає систему водопостачання від зовнішнього підвищеного або нестабільного тиску, у такий спосіб забезпечуючи коректну роботу сантехніки та обладнання (фільтрів для води, бойлера, пральної та посудомийної машин) у вас вдома. Робота редуктора ґрунтується на рівновазі двох протиставлених сил, які утворюються всередині корпусу. Сила пружини натискає на відсік відкриття проходу води, у противагу силі тиску води. Компресія пружини, поглинає зміни тиску в трубопроводі. Отже, дві сили онуляться й підтримують постійне значення настроювання на виході, незалежно від зміни тиску на вході.
Конструкція редуктора тиску — поршнева. Приєднання — внутрішня різь. Два бічні під'єднання для манометра — 1/4". Тип роботи — динамічний і статичний. Максимальний тиск на вході 25 барів, тиск на виході регулюється від 1 до 6 барів. Фабричне настроювання тиску на виході — 3 бари. Максимальна робоча температура — 90 °C. Пропускна здатність — 10 м3/год
Налаштувати необхідний тиск на редукторі можна за допомогою шестигранного ключа, попередньо знявши заглушку. Якщо крутити за годинниковою стрілкою — тиск збільшується, проти годинникової стрілки — зменшується. Побачити налаштований тиск можна за допомогою манометра. Заводське настроювання редуктор-3 бари.
Монтаж редуктора ICMA Mignon може здійснюватися в будь-якому положенні, крім перевернутого (пружина настроювання тиску не має бути встановлена нижче щодо редуктора). Перед монтажем необхідно відкрити всі крани для промивання системи та видалити зайве повітря з труб.
Для правильного монтажу редуктора тиску необхідно вибрати відрізок труби завдовжки 10 номінальних діаметрів на вході редуктора та 5 діаметрів на виході. Відрізок має бути прямим без вигинів і однакового діаметра, щоб уникнути утворення турбулентності, яка затрудить регулювання й точність роботи.
Редуктор має внутрішню різь 1 дюйма (на трубу 25 мм) і два бічні під'єднання 1/4" для манометра.
Технічні характеристики:
- Під'єднання: 1"
- Під'єднання манометра: 1/4 (внутрішня різь)
- Шкала настроювання тиску на виході: 1-6 барів
- Заводське настроювання: 3 бари
- Максимальний тиск на вході: 25 барів
- Максимальна робоча температура: 90°С
- Матеріал корпусу: латунь
- Матеріал внутрішніх компонентів: латунь
- Матеріал пружини: нержавіюча сталь

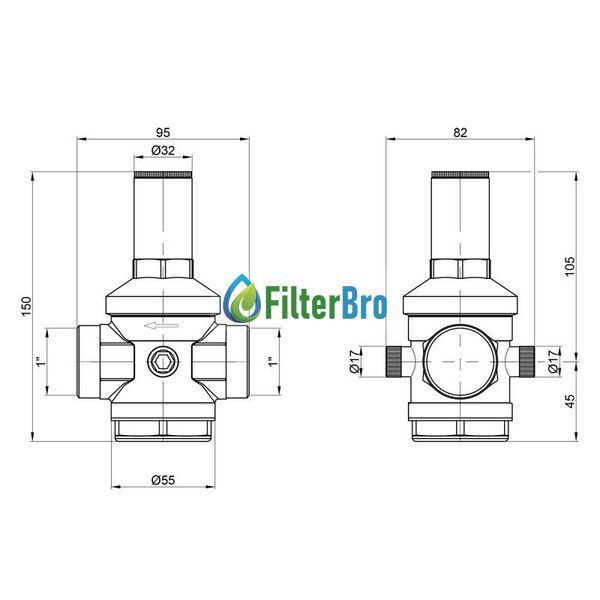

- Розмір (ВхШхГ): 148х93х84 мм
- Виробник: ICMA (Італія)
