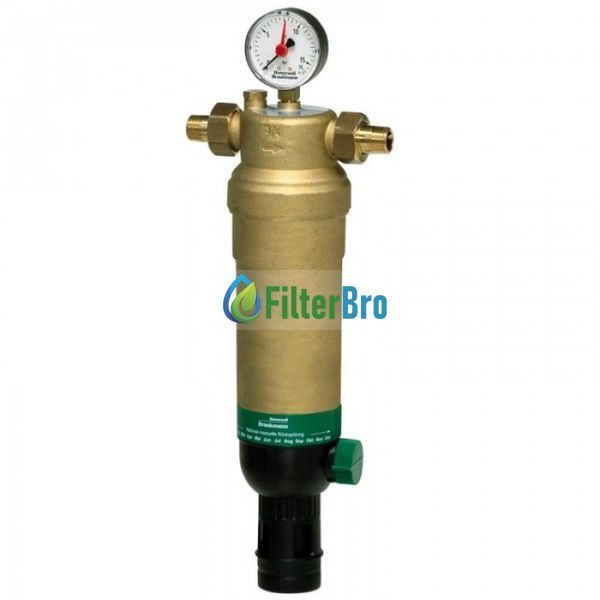

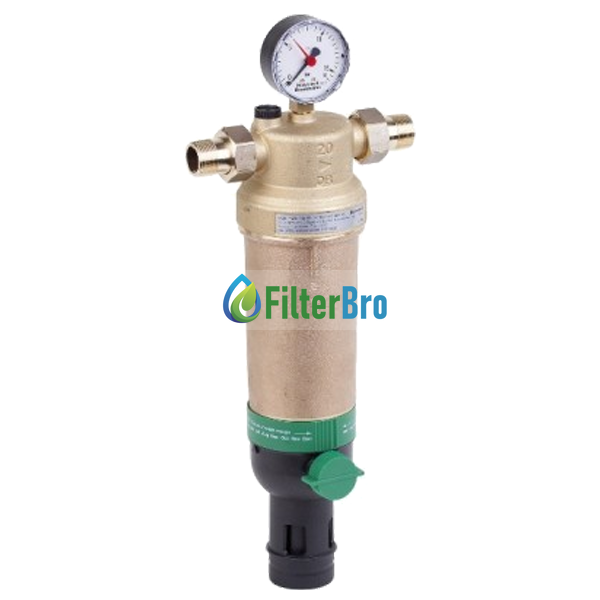

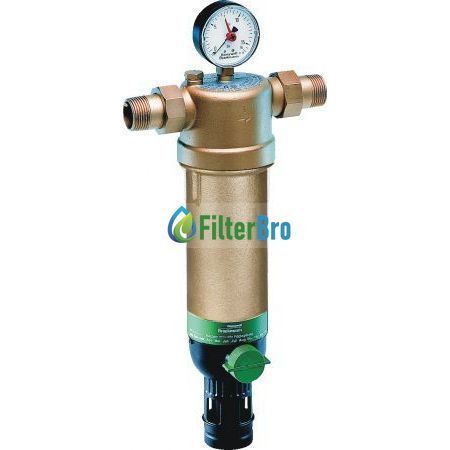

Фільтри тонкого очищення води серії F76S зі зворотним промиванням, створені на базі запатентованого вузла HABEDO®, забезпечують безперервне подання відфільтрованої води, перешкоджаючи проникненню в магістральні сторонніх тіл, зокрема частинок іржі, пісочник тощо. Ці частини скупчуються на ситці фільтра та дні чаші, і можуть бути легко видалені під час вмикання режиму зворотного промивання. У процесі промивання потік води проходить через додаткову зону сітки, очищається, прискорюється в обертовій турбіні, промиває основну ділянку сітки середини та, захоплюючи зміття на дні колби, видаляється або в підставлену ємність, або в каналізацію (потрібна врізка). Під час увімкненого режиму зворотного промивання чиста вода і далі йде споживачам. Режим промивання вимикається простим поворотом ручки кульового клапана.
Конструкція фільтрів забезпечує автоматизацію вмикання режиму зворотного промивання за допомогою встановлення відповідних приводів автоматичного промивання. Запуск приводів можливий як відповідно до встановлених тимчасовим інтервалом, так і за перепаду тиску води у фільтрі або іншому зовнішньому сигналі керування.
Усі фільтри, сумісні із серією F76, випускаються у двох варіантах — для холодної води (прозора ударостійка чаша) і для гарячої води (непрозора латунна чаша). Фільтр сітчастих для гарячої води має в маркуванні останню букву "М".
Характеристики фільтрів:
- Усі фільтри комплектуються сіткою з розміром комірок 100 мкм
- Сітки з іншими розмірами комірок взаємозамінні
- Вироби відповідають вимогам чинних норм DIN/DVGW
- Технічне обслуговування виробництва без демонтажу з трубопроводу
- Легка заміна чаші та фільтрувального елемента
- Монтажне положення — установіть чашею вниз
- Робоче середовище — вода
| Тип фільтрації: | Механічне очищення |
| визначення: | Для гарячої води |
| Тип завантаження: | Сітка 100 мкм |
| Тип корпусу: | Сітчасті |
| Від чого очищає: | Механічні забруднення |
| Кількість етапів очищення: | 1 |
| Габарити (ш/в/г) мм: | 170x449 |
| Вага, кг: | 3 |
| Діаметр під'єднання, ": | 1/2 |
| Продуктивність, м3/год: | 4,5 |
| Робоча температура, ОС: | до 40 |
| Тиск на вході max, атм.: | 16 |
| Тиск на виході, атм.: | 1,5 - 6 |
| Тип сполук: | Зовнішні нарізні |
| Наявність редуктора: | Немає |

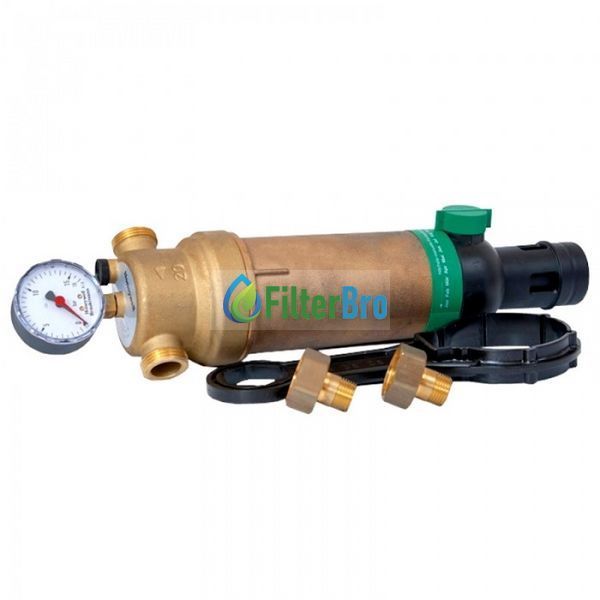

Конструкція фільтра:
- корпусу з манометром
- нарізних штуцерів
- сітчастого фільтра тонкого очищення
- чаші фільтра
- кульового клапана із дренажним штуцером
- накидного ключа для чаші фільтра
- Матеріали фільтра:
- корпус із латуні
- штуцери із зовнішньою різзю з латуні
- фільтрувальний ситчастий елемент тонкого очищення з неіржавкої сталі
- чаша фільтра з ударостійкого прозорого синтетичного матеріалу або з червоної бронзи
- ущільнення з NBR
Сітчаста вкладка фільтра складається з основної нижньої та додаткової верхньої секцій. У режимі фільтрації мала верхня секція закрита, і вода проходить через основну секцію в напрямку зовнішньої середини. Під час відкриття кульового клапана вмикається режим зворотного промивання, водночас увесь сітчастий вкладень опускається вниз. У такому положенні припиняється надходження води до основної секції фільтра, і вона починає проходити через малу верхню секцію, де після очищення потік розділяється на два напрямки: один — до споживачів води, інший — для очищення проведення. Цей другий потік розкручує турбіну і, пройшовши крізь неї з пришвидшенням, промиває нижню секцію сітчастого фільтра в напрямку середини назовні. Отже, основна секція фільтра під повним впускним тиском повністю очищається на всій площі поверхні. Після закриття кульового клапана фільтр автоматично повертається в режим фільтрації.
Приклад монтажу
