Редуктор защищает систему водоснабжения от внешнего повышенного или нестабильного давления, тем самым обеспечивая корректную работу сантехники и оборудования (фильтров для воды, бойлера, стиральной и посудомоечной машин) у вас дома. Работа редуктора основана на равновесии двух противопоставленных сил, которые образовываются внутри корпуса. Сила пружины надавливает на отсек открытия прохода воды, в противовес силе давления воды. Компрессия пружины, поглощает изменения давления в трубопроводе. Таким образом, две силы обнуляются и поддерживают постоянным значение настройки на выходе, независимо от изменения давления на входе.
Конструкция редуктора давления — поршневая. Присоединения — внутренняя резьба. Два боковых подключения для манометра — 1/4". Тип работы — динамический и статический. Максимальное давление на входе 25 бар, давление на выходе регулируется от 1 до 6 бар. Фабричная настройка давления на выходе — 3 бар. Максимальная рабочая температура — 90°C.
Настроить необходимое давление на редукторе можно с помощью шестигранного ключа, предварительно сняв заглушку. Если крутить по часовой стрелке – давление увеличивается, против часовой стрелки – уменьшается. Увидеть настроенное давление можно при помощи манометра. Заводская настройка редуктор ‐ 3 бар.
Монтаж редуктора ICMA Mignon может производиться в любом положении, кроме перевернутого (пружина настройки давления не должна быть установлена ниже относительно редуктора). Перед монтажом необходимо открыть все краны для промывки системы и удалить лишний воздух из труб.
Для правильного монтажа редуктора давления необходимо выбрать отрезок трубы длиной равной 10 номинальным диаметров на входе редуктора и 5 диаметрам на выходе. Отрезок должен быть прямым без изгибов и одинакового диаметра, чтобы избежать образования турбулентности, которая затруднит регулировку и точность работы.
Редуктор имеет внутреннюю резьбу 2 дюйма (на трубу 50 мм) и два боковых подключения 1/4" для манометра.
Технические характеристики:
- Подключение: 2"
- Подключение манометра: 1/4" (внутренняя резьба)
- Шкала настройки давления на выходе: 1-6 бар
- Заводская настройка: 3 бар
- Максимальное давление на входе: 25 бар
- Максимальная рабочая температура: 90°С
- Материал корпуса: латунь
- Материал внутренних компонентов: латунь
- Материал пружины: нержавеющая сталь

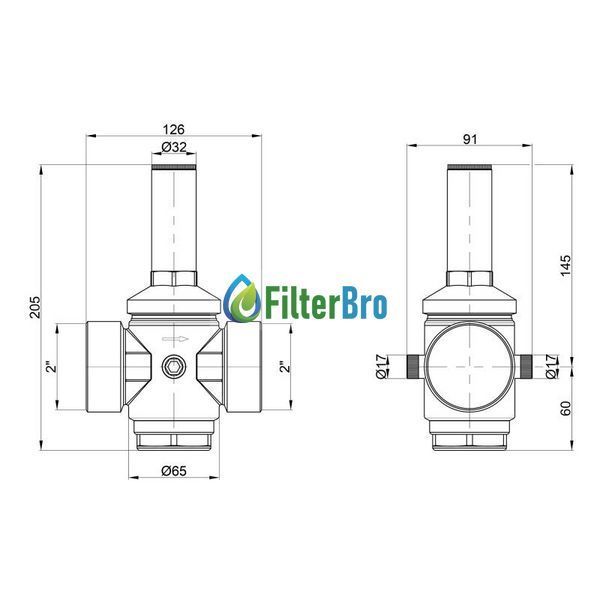

- Размер 2" (ВхШхГ): 202х122х91 мм
- Производитель: ICMA (Италия)
