Клапан зниження тиску Honeywell D06F у стандартному виготовленні слугує для зменшення надлишкового тиску води, інших не регресивних рідин, а також стисненого повітря, азоту в трубопроводі. Понижувальний редуктор D06F застосовується як у промислових, так і побутових системах.
Монтаж редуктора D06F для зниження тиску дасть змогу запобігти виходу з ладу пристроїв і обладнання, під'єднаних до трубопроводу. Додаткова перевага цього знижувального клапана — підтримка вихідного тиску на постійному заданому користувачем рівні, незалежно від перепадів сили вхідного напору.

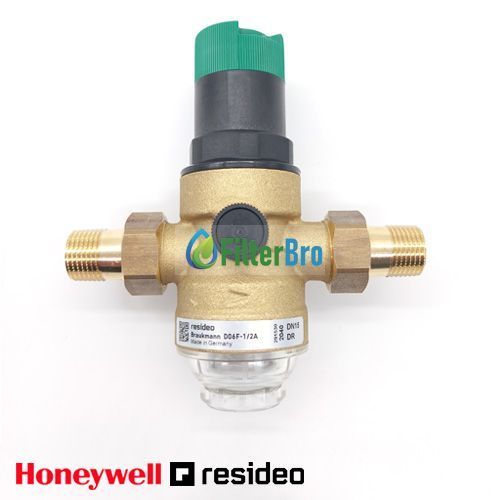

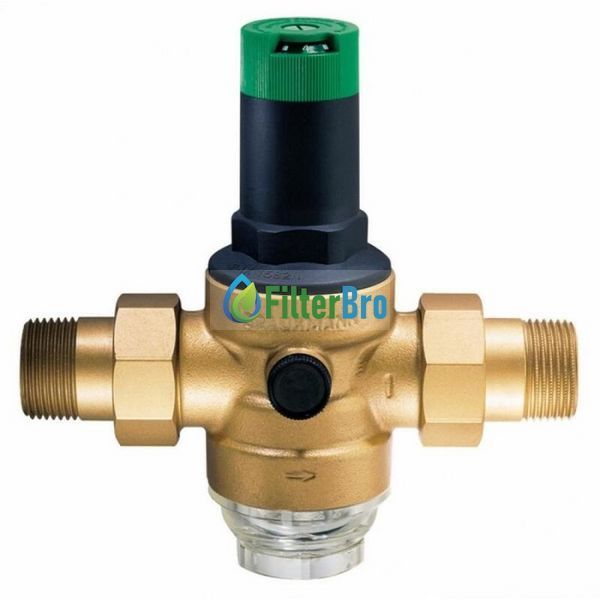

Складається регулятор тиску Honeywell D06F з латунного корпусу, вкладки, що складається із сідла та діафрагми, фільтра з комірками 0,16 мм, регульованої пружини, а також пружинного циліндра з ручкою для настроювання та шкалою.

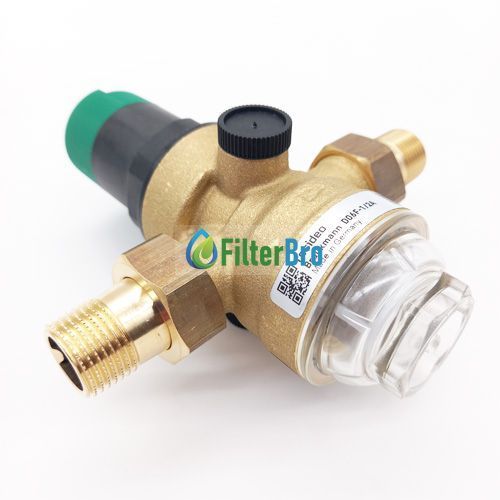

Фільтр тонкого очищення, розташований внизу клапана, може бути закритий міцним прозорим пластиком (для холодної води) або червоною бронзою (для гарячої води). Вбудований фільтр механічного очищення для D06F виготовлений із неіржавкої сталі, корпус — з латуні, а вкладка й сама склянка та ручка для регулювання — з полімеру.
Технічні характеристики

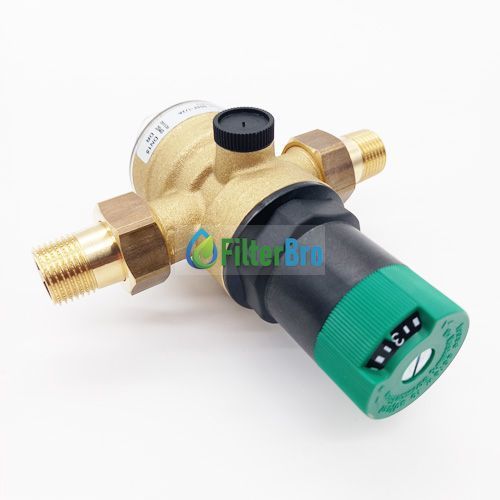

Клапан D06F для зниження тиску має низький рівень шуму. Зручність регулювання вихідного тиску полягає в тому, що його рівень вказаний уже на регуляторі. Як і в попередніх моделях редукторів пружина не контактує з водою. Є вбудований фільтр тонкого очищення. Цю модель редукційного клапана можна легко перетворити на комбінований фільтр тонкого очищення води зі зворотним промиванням, під'єднавши лише з низом фільтр FN09S. Також для D06F додатково можна змонтувати зворотний впускний клапан. Як і в інших моделях редукторів Honeywell, у D06F перепади та стрибки вхідного тиску не відчуваються на виході.
- Призначення клапана: Вода, стиснене повітря, азот, не регресивні рідини
- Вхідний тиск: до 25 бар
- Вихор: від 1,5 до 6 барів
- Температура: до 40 °C (прозора чаша), до 70 °C (латунна чаша)
Регулятор тиску води Honeywell D06F працює так, що регулювальна пружина та діафрагма протидіють один одному. Коли тиск на виході досягає максимально допустимого рівня, діафрагма тисне на пружину з великим зусиллям і клапан призакривається й навпаки. У редукційному клапані D06F на дію діафрагми впливає тільки вихідний тиск води. Тиск на виході залишається постійним і залежить від положення регулювальної ручки, відповідаючи показанням на цифровій шкалі.
- D06F A (для холодної води)
- D06F B (для гарячої води)
ВСТАНОВЛЕННЯ
Рекомендується встановлення клапана Honeywell D06F, якщо:
- статичний тиск у системі вищий від допустимого;
- потрібно захиститися від шуму води в будівлях (наприклад, якщо тиск у споживачів на виході понад 5 барів);
- потрібно встановити безліч зон тиску (клапан на кожному поверсі);
- потрібно прибрати перепади вхідного тиску;
- важливо мати постійний певний рівень тиску.
Принцип дії:
